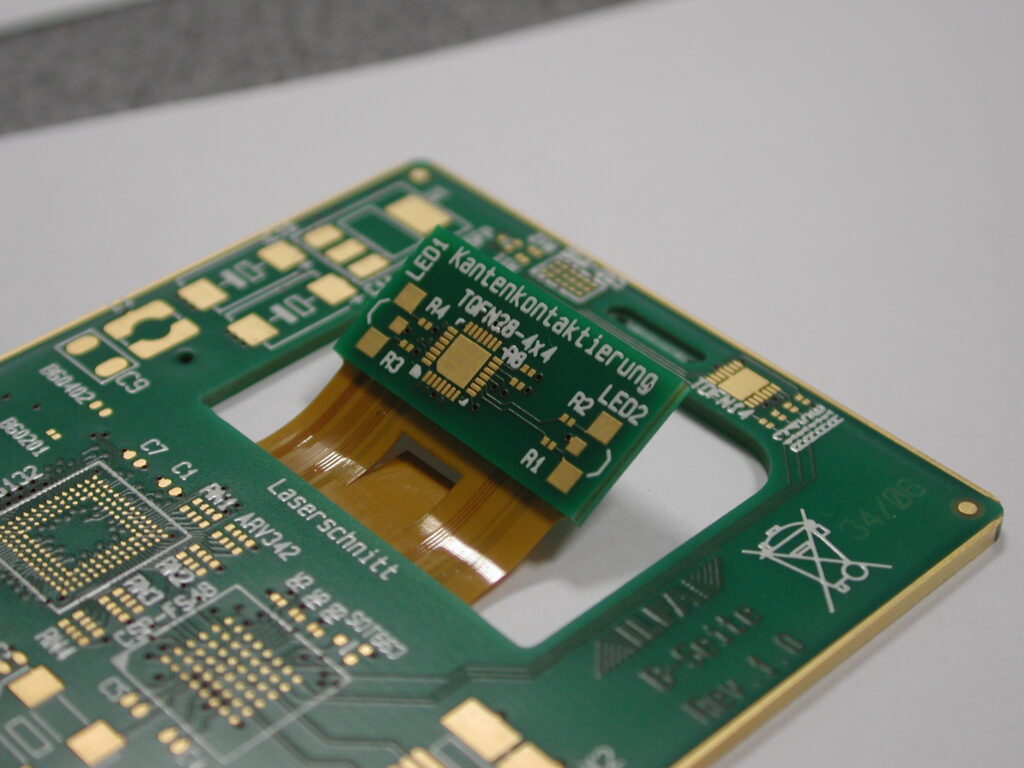

Die 5 häufigsten Designfehler bei PCBs – und wie man sie vermeidet
Ein gutes Leiterplattendesign ist die Grundlage für eine zuverlässige und wirtschaftliche Elektronik. Fehler im PCB-Layout können dagegen weitreichende Folgen haben: von EMV-Problemen und Signalstörungen über Fertigungsprobleme bis hin zu unnötigen Kosten.
Viele dieser Fehler lassen sich bereits während der Entwicklung vermeiden. Entscheidend ist, nicht nur die elektrische Funktion der Schaltung zu betrachten, sondern auch Fertigung, Mechanik und spätere Anwendung zu berücksichtigen.
Wir zeigen fünf typische Fehler im PCB-Design und erklären, worauf Entwickler achten sollten.

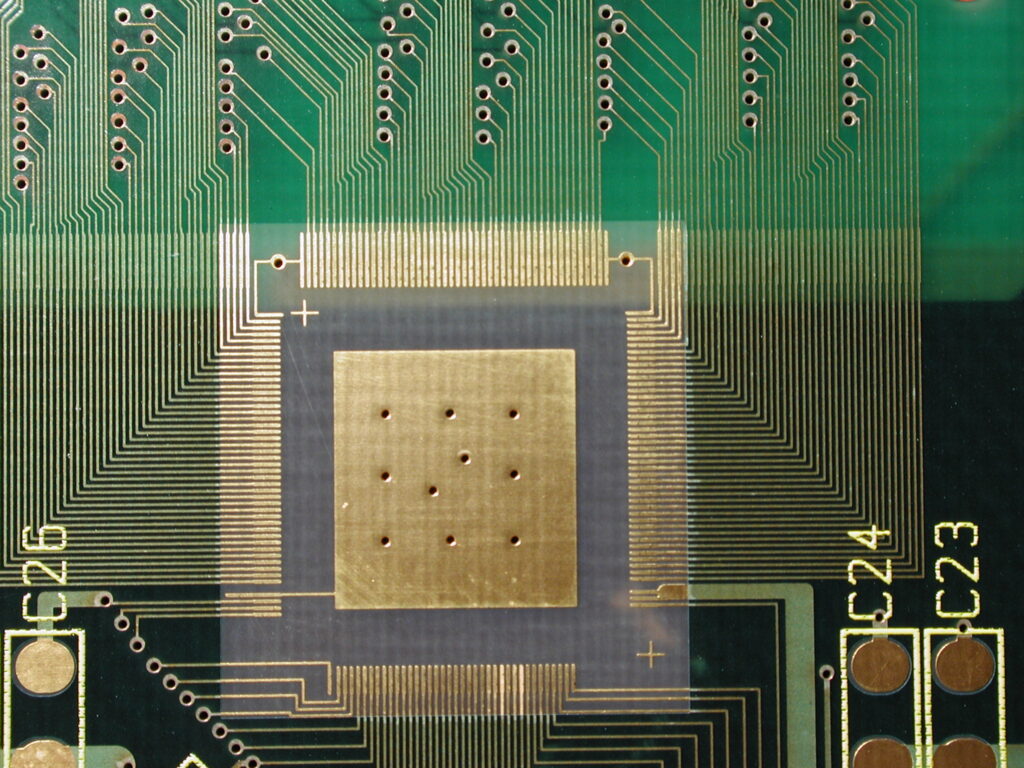

1. Zu geringe Leiterbahnabstände
Einer der häufigsten Fehler ist die Wahl von Leiterbahnbreiten und Abständen, die nicht zur vorgesehenen Fertigungstechnologie passen.
Besonders bei kompakten Designs besteht die Versuchung, Leiterbahnen und Pads möglichst eng aneinander zu platzieren. Was auf dem Bildschirm funktioniert, muss jedoch nicht automatisch fertigungsgerecht sein.
Zu geringe Abstände können unter anderem zu Problemen bei der Herstellung führen und die Anforderungen an den Fertigungsprozess erhöhen.
So lässt sich der Fehler vermeiden
Bereits vor Beginn des Layouts sollten die Fertigungsmöglichkeiten des vorgesehenen Leiterplattenherstellers bekannt sein. Dazu gehören beispielsweise:
- minimale Leiterbahnbreite
- minimale Leiterabstände
- mögliche Bohrungsdurchmesser
- Abstände zu Leiterplattenkanten
- Anforderungen an Lötpads und Bauteile
Tipp: Lieber frühzeitig die Design Rules des Herstellers berücksichtigen, als das fertige Layout später aufwendig überarbeiten zu müssen.
2. Unzureichendes Massekonzept
Eine sorgfältig geplante Masseführung ist entscheidend für die elektrische Qualität einer Leiterplatte. Besonders bei schnellen digitalen Signalen, analogen Schaltungen und empfindlicher Sensorik kann ein ungünstiges Massekonzept zu Störungen führen.
Ein häufiger Fehler ist beispielsweise eine unnötig unterbrochene oder ungünstig geführte Massefläche. Dadurch können Rückstrompfade länger werden und unerwünschte Kopplungen entstehen.
So lässt sich der Fehler vermeiden
Eine durchdachte Massefläche und klar definierte Rückstrompfade sollten bereits bei der Entwicklung berücksichtigt werden.
Bei mehrlagigen Leiterplatten kann eine durchgehende Masseebene viele Vorteile bieten. Auch die Platzierung von Abblockkondensatoren sollte möglichst nahe an den entsprechenden Versorgungspins erfolgen.
Grundregel: Nicht nur den Signalweg betrachten – auch der Rückweg des Signals muss berücksichtigt werden.

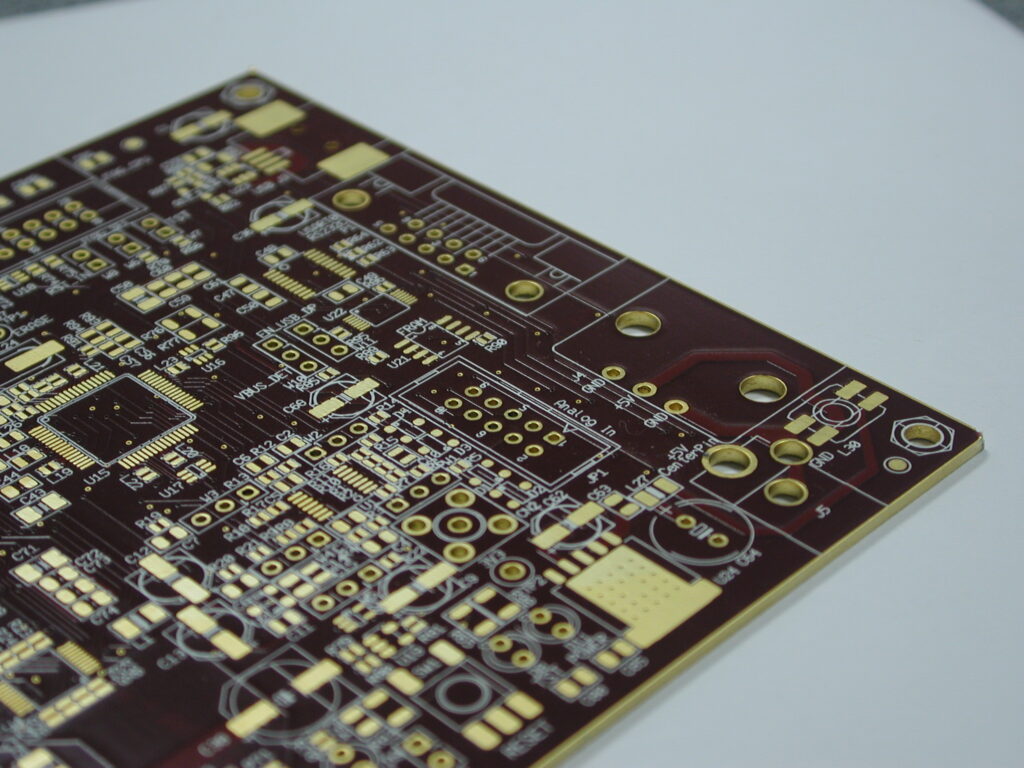

3. Schlechte Platzierung von Bauteilen
Das Layout beginnt nicht erst bei den Leiterbahnen. Bereits die Platzierung der Bauteile hat großen Einfluss auf die spätere Funktion und Fertigung der Leiterplatte.
Werden Komponenten ungünstig angeordnet, können unnötig lange Leiterbahnen, komplizierte Verbindungen oder Probleme bei der Montage entstehen.
Besonders wichtig ist die Anordnung bei:
- Mikrocontrollern und Prozessoren
- Spannungsreglern
- Abblockkondensatoren
- Steckverbindern
- empfindlichen analogen Komponenten
- Hochgeschwindigkeitsschnittstellen
So lässt sich der Fehler vermeiden
Zunächst sollten funktionale Bereiche gebildet und die wichtigsten Komponenten sinnvoll positioniert werden. Kritische Bauteile sollten möglichst nahe an den Komponenten platziert werden, mit denen sie elektrisch direkt zusammenarbeiten.
Ein typisches Beispiel sind Abblockkondensatoren: Sie sollten möglichst kurze Verbindungen zu den entsprechenden Versorgungspins haben.
Tipp: Erst das Gesamtkonzept planen, dann routen. Ein gut durchdachtes Placement reduziert den späteren Routing-Aufwand erheblich.
4. EMV-Anforderungen werden zu spät berücksichtigt
Elektromagnetische Verträglichkeit – kurz EMV – sollte nicht erst dann zum Thema werden, wenn der erste Prototyp Probleme bei Messungen zeigt.
Schnelle Signale, Taktleitungen und Spannungswandler können elektromagnetische Störungen verursachen. Gleichzeitig können empfindliche Schaltungsteile durch externe oder interne Störquellen beeinflusst werden.
Ein ungünstiges Layout kann diese Effekte verstärken.
So lässt sich der Fehler vermeiden
EMV sollte bereits während des PCB-Designs berücksichtigt werden. Wichtige Maßnahmen können beispielsweise sein:
- kurze Signalwege
- möglichst kleine Stromschleifen
- geeignete Masseflächen
- sinnvoll platzierte Abblockkondensatoren
- räumliche Trennung empfindlicher und störender Schaltungsteile
- kontrollierte Signalführung bei schnellen Schnittstellen
Gerade bei leistungsfähigen digitalen Schaltungen lohnt es sich, die Signal- und Rückstrompfade bereits während des Layouts zu analysieren.
Wichtig: Ein EMV-gerechtes Layout lässt sich meist wesentlich einfacher von Anfang an umsetzen, als nachträglich zu korrigieren.

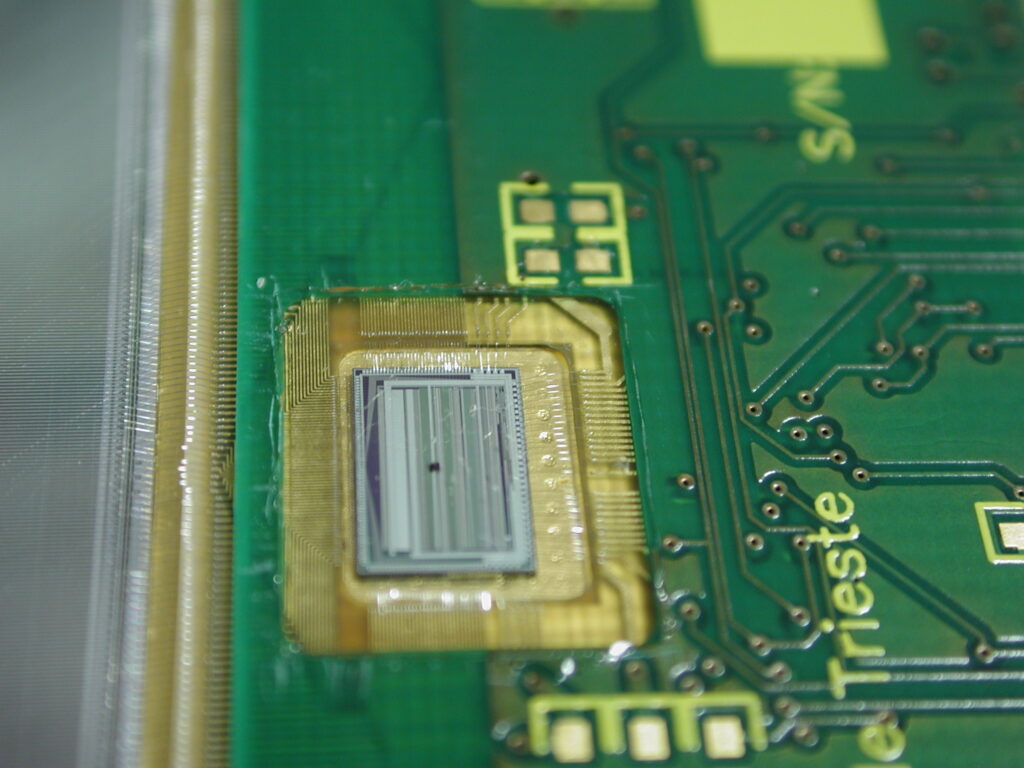

5. Fertigung und Montage werden nicht ausreichend berücksichtigt
Ein PCB-Layout kann elektrisch funktionieren und trotzdem in der Fertigung unnötig teuer oder schwierig sein.
Typische Probleme entstehen beispielsweise durch ungünstige Bauteilanordnungen, nicht berücksichtigte Fertigungsgrenzen oder fehlende Vorgaben für die spätere Bestückung.
Auch die Frage, wie die Leiterplatte später geprüft, getestet und montiert werden soll, sollte bereits bei der Entwicklung berücksichtigt werden.
So lässt sich der Fehler vermeiden
Ein fertigungsgerechtes Design – häufig als Design for Manufacturing (DFM) bezeichnet – berücksichtigt die Möglichkeiten des späteren Produktionsprozesses.
Dazu gehören unter anderem:
- geeignete Leiterbahn- und Pad-Geometrien
- ausreichende Abstände
- passende Bohrungen
- sinnvolle Bauteilausrichtung
- Berücksichtigung der Bestückung
- Testmöglichkeiten für die fertige Baugruppe
Je früher der Leiterplattenhersteller in die Entwicklung einbezogen wird, desto leichter lassen sich kritische Punkte erkennen und vermeiden.
Bonus: Design Rules und DRC konsequent nutzen
Moderne PCB-Programme bieten umfangreiche Möglichkeiten, das Layout automatisch auf Fehler zu prüfen. Der sogenannte Design Rule Check (DRC) kann beispielsweise Abstandsverletzungen, problematische Bohrungen oder andere Regelverstöße erkennen.
Der DRC ersetzt jedoch keine fachliche Prüfung. Nicht jedes elektrische oder fertigungstechnische Problem lässt sich automatisch erkennen.
Deshalb sollte das fertige Layout zusätzlich unter verschiedenen Gesichtspunkten überprüft werden:
- Elektrik: Sind Signal- und Versorgungspfade sinnvoll ausgelegt?
- Mechanik: Passt die Leiterplatte in das Gehäuse und sind Befestigungen berücksichtigt?
- Fertigung: Kann die Leiterplatte mit den vorgesehenen Prozessen wirtschaftlich hergestellt und bestückt werden?
- EMV: Sind kritische Signal- und Rückstrompfade sinnvoll geführt?
Fazit: Gute PCB-Designs entstehen bereits in der Planung
Viele Probleme bei Leiterplatten entstehen nicht durch einen einzelnen großen Fehler, sondern durch kleine Versäumnisse während der Entwicklung.
Die fünf wichtigsten Punkte im Überblick:
- Leiterbahnabstände und Fertigungsgrenzen beachten
- Ein durchdachtes Masse- und Rückstromkonzept entwickeln
- Bauteile sinnvoll platzieren
- EMV bereits beim Layout berücksichtigen
- Fertigung und Montage von Anfang an mitdenken
Ein gutes PCB-Design verbindet damit mehrere Perspektiven: elektrische Funktion, mechanische Anforderungen, EMV und Fertigung.
Wer diese Aspekte frühzeitig berücksichtigt und die Design Rules des späteren Fertigungsprozesses einhält, reduziert das Risiko von Prototypenproblemen und vermeidet unnötige Kosten durch spätere Änderungen.
Denn ein gutes Leiterplattenlayout soll nicht nur funktionieren – es soll auch zuverlässig, fertigungsgerecht und wirtschaftlich sein.
